一、概况
      在线油液监测系统是一种在机械设备正常运行过程中，对设备中的油液进行实时、连续监测的技术手段，通过该系统可以及时获取设备的运行状态信息。

      在线油液监测具有三个显著特点：监测过程的实时性、连续性，以及监测结果与设备运行状态的同步性。

      系统通常直接安装在设备的润滑系统中，根据安装方式的不同，分为In-line在线监测和On-line在线监测两种类型。In-line在线监测直接安装在主油路中，而On-line在线监测则安装在附加的旁路油路中。

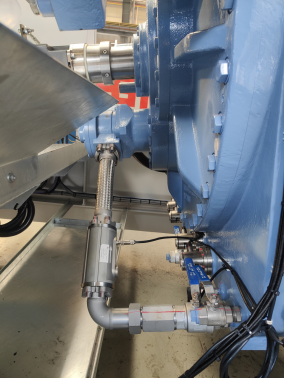

In-line在线监测

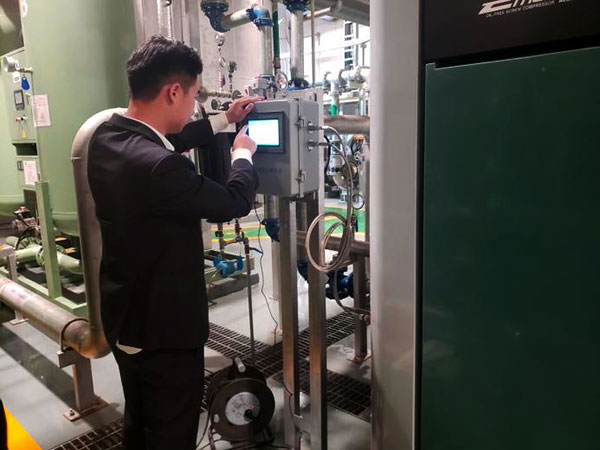

 On-line在线监测

二、系统基本参数
      1.工作压力：<15 bar
      2.IP等级：IP65
      3.工作环境相对湿度：≤95%
      4.流体流速范围：≤25 ml/min
      5.工作电压：24VDC
      6.工作电流：2.5A
      7.外形尺寸：
      8.外壳材质：铸铝
      9.数字信号：RS485 (MODBUS RTU)
     10.进、出油口接头规格：外丝M14*1.5卡套接头
     11.钢管材质：304不锈钢
三、传感器技术特点
1. 油品6合1传感器（JWFV6）
      性能特点：为了更全面地获取设备磨损信息，提高监测准确度，在线监测传感器能够同时监测油液的动力粘度、运动粘度、密度、介电常数、温度和水活性等多项指标。传感器通过多参数关联分析，实现设备运行工况的综合诊断。
      技术原理：传感器采用压电谐振模式，通过测量振子的振动周期和品质因数，计算油液的密度、动力粘度及运动粘度。
2. 油品金属磨粒传感器（JWM8）
      性能特点：
      全量程检出率不低于85%
      外壳采用铝合金材质，表面硬质氧化处理，耐化学腐蚀和耐压性强
      结构小巧，便于系统集成和现场校准
      符合CE、ASTM1657等多种认证及检测标准
      技术原理：传感器集成了双激励单感应线圈结构，通过两组激励线圈形成的极性相反的磁场，提高信噪比，从而提高灵敏度。
3. 高精度颗粒计数器（JWJ4）
      性能特点：
      内置NAS1638、GJB420A等多种标准，并可按用户需求定制
      实时监测油温变化，提供快速准确的检测数据
      具有标准串行RS232接口，便于数据存储和分析
      结构紧凑，安装简便，适用于各种设备系统
      技术原理：采用ISO4402/ISO11171规定的遮光法原理，通过检测油液中颗粒对光线的阻挡程度，计算颗粒数量和污染度等级。

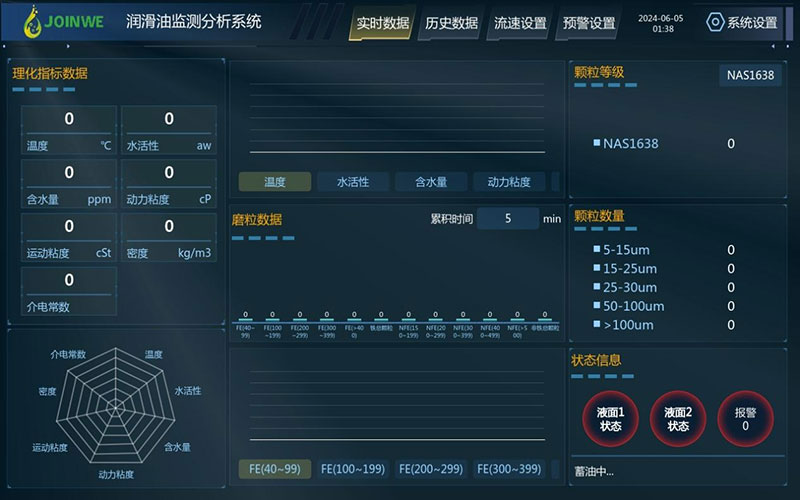

四、系统软件界面
      JOINWE润滑油监测分析系统提供实时数据、历史数据、流速设置、预警设置等功能模块，用户可以通过直观的界面监控设备的运行状态和油液参数。系统支持多语言界面，并可根据用户需求进行个性化设置。

五、技术优势总结
久维智检润滑油监测分析系统具备以下技术优势：
1.高精度监测：系统采用高精度传感器，能够准确监测油液的多种物理和化学参数。
2.实时性：实时监测设备运行状态，及时发现潜在故障。
3.多参数关联分析：通过多参数的综合分析，提高故障诊断的准确度。
4.可靠性：传感器和系统设计符合多种国际标准，具有高可靠性和稳定性。
5.易用性：系统界面友好，操作简便，便于用户使用和维护。
综上所述，久维智检润滑油监测分析系统通过先进的技术和可靠的设计，为设备维护提供了全面的解决方案，有效延长设备寿命，降低维护成本，提高生产效率。
